Rabu, 24 Februari 2010

AP Edimax sebagai client

Diposting oleh THE DUCK

edimax, dikenal sebagai accesss point ekonomis, namun diakui handal dan stabil, amat cocok untuk digunakan sebagai radio outdoor


Langkah2 Edimax sebagai Hotspot dan Client :

1. Pastikan Wireless AP Edimax anda sudah menyala dan kabel LANnya terhubung dengan komputer anda.
2. Default IP Address Edimax adalah 199.168.2.1, jadi panjenengan perlu menyeting IP Address komputer anda, misal 199.168.2.2.
3. Buka browser anda, ketikkan pada address bar http://199.168.2.1
4. Bila sudah muncul, maka tampilan awal adalah “Status and Information”, yang berisi informasi umum dari Wireless AP Edimax anda.











5. Klik “Basic Setting” untuk menjadikan Wireless AP kita menjadi Access Point, berikut hal-hal yang perlu di setting:

Mode : AP
Band : 2.4 GHz (B+G)
SSID : misal “Telogodog Net”
Channel Number : 11 (pemberian channel number akan dijelaskan pada point 6)
Lalu klik “Apply”, klik “Apply” lagi, tunggu Wireless AP anda akan melakukan restart. Bila sudah selesai, klik “OK”.

6. Pemberian “Channel Number” sangatlah penting dan tidak boleh asal-asalan. Hal ini akan tampak bila di daerah jangkauan hotspot anda terdapat lebih dari 1 buah access point, maka akan terjadi interferensi.
Berikut caranya:
1. pastikan bahwa channel yang anda gunakan tidak sama dengan AP yang berada disekitar anda.
2. Untuk menghindari terjadinya interferensi, kita harus memberikan channel yang berbeda dari channel yang sudah ada.
Contoh:
Channel yang sudah ada: 11
Channel yang kita berikan untuk AP kita: 6

Untuk Wireless AP Edimax sebagai Client :
1.
Klik Tab Basic Setting - Pilih Mode “Station Infrastructure” - Apply
2. Masuk ke Basic Setting - Site Survey - Pilih AP yang akan dikoneksikan - Lalu klik Connect.
3. Lakukan test ping komputer lokal atau ping ke internet.


Langkah-Langkah Konfigurasi Radio Wireless Client Edimax

1. IP default untuk Radio Wireless Edimax : 192.168.2.1
2. Setting Konfigurasi IP LAN Card Komputer kita.
a. Click Start – Control Panel – Network Connections
b. Click Kanan pada Local Area Network pilih Properties











c. Muncul Dialog pilih tab General kemudian pilih Internet Protocol (TCP/IP)

click button Properties

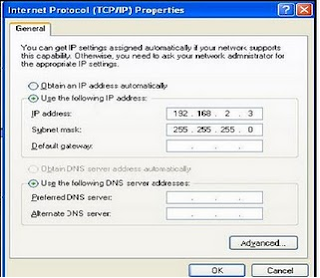

d. Muncul dialog Internet Protocol (TCP/IP) Properties. Pilih Tab General

kemudian tandai tulisan Use the following IP Address. Kemudian isikan
dengan IP yang sejenis dengan IP radio Edimax. Tapi perlu diingat jangan
sama dengan IP radio. Misalnya IP Radio Edimax yang akan kita konfigurasi :
Bottom Properties 192.168.2.1, nach setting ip di LAN Card Komputer kita dengan 192.168.2.xx
(xx : selain 1. Contohnya : 2, 3, 4, 5, ....dst.).
















e. Kemudian click Tombol OK.

3. Kemudian buka aplikasi browser Anda (Internet Explorer, Mozzila, Opera, dsb).
Disini kita contohkan menggunakan aplikasi Intenet Explorer. Kemudian ketik
http://192.168.2.1 pada kolom Address di Internet Explorer, lalu tekan enter.

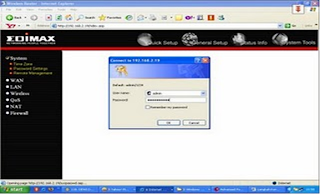

4. Setelah itu akan muncul dialog Login default Radio Edimax. Pada User name

isikan admin dengan password 1234
Kolom Address











5. Setelah itu akan masuk ke Menu Utama Setting Radio Wireless Edimax.












6. Click Tombol System, lalu click Password Settings. Kegunaan untuk merubah
settingan password radio Wireless Edimax yang defaultnya 1234.


Tombol Apply
Lalu rubah password radio. Lalu tekan tombol Apply. Setelah itu kita akan muncul
dialog login, kita diminta untuk memasukan password baru kita


7. Kemudian :
• Click tombol WAN – Static IP. Masukan IP Wan kita yang telah dibagi ke
masing-masing Client, lalu click enabled pada menu TTL. Selanjutnya baru
tekan tombol Apply.


Dialog Login
Kemudian muncul dialog tekan Apply sekali lagi. Kemudian tekan tombol OK.
Radio akan merestart dalam waktu 30 detik. Silahkan tunggu.
• Selanjutnya click DNS lalu isikan
Domain Name Server (DNS) Address : 202.134.0.155
Secondary DNS Address (optional) : 202.134.2.5
DNS Telkom


Apabila sudah selesai tekan tombol Apply. Kemudian muncul dialog tekan Apply
sekali lagi. Kemudian tekan tombol OK. Radio akan merestart dalam waktu 30
detik. Silahkan tunggu.

8. Langkah selanjutnya Masuk ke Konfigurasi LAN. Click tombol LAN kemudian
muncul konfigurasi LAN, masukan IP Radio yang telah berikan pada masing masing
client.


Apabila sudah selesai tekan tombol Apply. Kemudian muncul dialog tekan Apply
sekali lagi. Kemudian tekan tombol OK. Radio akan merestart dalam waktu 30
detik. Silahkan tunggu.

9. Kemudian kita masuk ke konfigurasi Wireless (Set Survey ke Radio Access
Point).
• Click tombol Wireless – Basic Settings. Kemudian samakan konfigurasi
seperti gambar dibawah ini. Kecuali untuk ESSID dan WLAN MAC.



• Kemudian tekan tombol Select Site Survey
Akan muncul dialog Wireless Site Survey, kemudian pilih SSID Access Point
yang mau kita koneksikan. Kemudian tekan tombol Connect.


Apabila sudah selesai tekan tombol Apply. Kemudian muncul dialog tekan
Apply sekali lagi. Kemudian tekan tombol OK. Radio akan merestart dalam
waktu 30 detik. Silahkan tunggu.
• Langkah selanjutnya tekan tombol Security Settings (Langkah ini dilakukan
jika Radio Access Point menggunakan Encryption Keys). Samakan
konfigurasi seperti gambar di bawah ini.



Masukan Encryption Keys 1 sesuai dengan Encryption Keys yang telah
diberikan oleh administrator jaringan.
Apabila sudah selesai tekan tombol Apply. Kemudian muncul dialog tekan
Apply sekali lagi. Kemudian tekan tombol OK. Radio akan merestart dalam
waktu 30 detik. Silahkan tunggu.
Ctt : Encryption Keys merupakan Security Radio Access Point. Demi
keamanan suatu jaringan WAN sebaiknaya dirahasiakan.

10. Sampai disini selesai konfigurasi untuk Radio Wireless Edimax. Langkah
selanjutnya Close Internet Explorer.
Setting IP Komputer-Komputer LAN untuk koneksi ke Internet.

11. Masuk kembali ke konfigurasi LAN Card, langkah-langkah bisa dilihat pada point
2 diatas. Kemudian setting seperti gambar di bawah ini :



Lalu tekan tombol OK.

12. Buka Aplikasi Browser Internet Explorer lalu coba browsing ke internet misalnya:
http://www.yahoo.com atau http://www.google.co.id dan lain-lain.

Diposting oleh THE DUCK

Rabu, 17 Februari 2010
Diposting oleh THE DUCK

Rabu, 30 Desember 2009

SOAL DARI DEBBI DI JAWAB OLEH ALIF

Diposting oleh THE DUCK

pertanyaan

1.Informasi apa saja yang kita ketahui bila pengujian jaringan di lakukan dengan TCP/IP?

JAWABAN

1) Informasi apa saja bila pengujian jaringan dilakukan dengan TCP/IP

Informasi yang diperoleh adalah:

a) Host Name (Nama Komputer)

b) Diskripsi Kartu jaringan yang digunakan

c) Nomor Physical Adapter

d) IP Addres

e) Subnet Mask

f) Kapasitas pengiriman data

g) Waktu yang dibutuhkan

Rabu, 23 Desember 2009

Soal

Diposting oleh THE DUCK

NAMA : ALIF FAJRIAN

Kelas : 2 ti1

No : 12

Soal !

1. Mengapa hardware /device jaringan,Walaupun sudah di install atau di pasang ,tapi jaringan computer belum bisa di fungsikan?

SOAL - SOAL

Diposting oleh THE DUCK

*ISIAN*
1. Istilah lain internet adalah…
2. Koneksi utama dari internet adalah…
3. Penyedia akses internet disebut…
4. Surat yang berbentuk elektronik dan dikirim dengan jaringan internet disebut…
5. Forum yang di mana pengguna atau pemakai dapat saling berdiskusi atau berbincangbincang dengan pemakai lain disebut…
6. ISP singkatan dari…
7. Belanja melalui internet disebut…
8. Alat yang digunakan untuk dapat koneksi ke internet adalah…
9. Bagian yang bertugas dalam mengontrol komunikasi dan informasi dalam suatu jaringan disebut…
10. Nomor Dial Up telkom@instan adalah…
11.Perangkat keras yang digunakan untuk menyatukan kabel-kabel network dari tiap-tiap
workstation atau perangkat lainnya dalam jaringan disebut…
12.Perangkat yang berfungsi sebagai penguat sinyal yang berasal dari segmen LAN yang
berbeda disebut…
13.Suatu kumpulan komputer yang dapat saling bertukar file maupun berbagi resource
disebut…
14.Untuk membangun Local Area Network, sebagai media transmisi dengan Wireline,
Kabel yang digunakan untuk Topologi BUS adalah…
15.Kumpulan LAN dan/atau workgroup yang dihubungkan dengan mengunakan alat
komunikasi modem dan jaringan internet disebut…
16.Media komunikasi Wireline adalah media komunikasi yang menggunakan…
17.Panjang Maksimal jangkauan tranmisi sinyal media kabel Unshield Twisted Pair
adalah…
18.Konektor yang digunakan oleh media kabel Unshield Twisted Pair adalah…
19.Fungsi modem adalah…
20.Perangkat yang digunakan sebagai perangkat yang membagi satu buah jaringan ke
dalam dua buah jaringan untuk mendapatkan jaringan yang efisien disebut…
21. Kapasitas e-mail gratis yahoo.com adalah…
22. Dalam bahasa internet dikenal bahasa tersendiri yaitu…
23. Untuk masuk ke e-mail yang kita miliki, maka hasrus dilakukan…
24. Simbol @ pada penulisan alifriyan@gmail.co.id mengandung arti…
25. Nama Domain dari alamat email alifriyan@gmail.co.id adalah…
26.Fasilitas yang digunakan sebagai sarana penyebaran berita atau hasil diskusi ke banyak
pengguna disebut…
27.WWW singkatan dari…
28.HTTP Singkatan dari…
29.Program yang digunakan untuk menampilkan halaman browser adalah…
30.Proses yang dilakukan dalam menjelajah di internet disebut…
31.Proses mengambil data dari internet disebut…
32.Salah satu fasilitas internet yang dijalankan melalui browser untuk mencari informasi
yang diinginkan adalah…
33. Attachment berfungsi untuk…
34.Nama lain dari workstation adalah…
35. Untuk mendaftar e-mail ke yahoo caranya klik…
36.Media komunikasi yang banyak digunakan pada perangkat ponsel untuk transmisi data
adalah…
37.Pada mulanya internet merupakan suatu jaringan komputer proyek bersama yang
dibentuk oleh 4 University di USA, proyek tersebut adalah…
38.Untuk membalas e-mail dengan perintah…
39. Dibawah ini adalah situs yang dikelola oleh IDNIC di Indonesia, kecuali…
40.Klasifikasi nama sub domain yang bergerak di bidang penyedia internet adalah…

Rabu, 29 Juli 2009

Pengertian dan macam-macam protokol

Diposting oleh THE DUCK

Protokol adalah sebuah aturan atau standar yang mengatur atau mengijinkan terjadinya hubungan, komunikasi, dan perpindahan data antara dua atau lebih titik komputer. Protokol dapat diterapkan pada perangkat keras, perangkat lunak atau kombinasi dari keduanya. Pada tingkatan yang terendah, protokol mendefinisikan koneksi perangkat keras. Protocol digunakan untuk menentukan jenis layanan yang akan dilakukan pada internet.

  • HTTP (HyperText Transfer Protocol) adalah protokol yang dipergunakan untuk mentransfer dokumen dalam World Wide Web (WWW). Protokol ini adalah protokol ringan, tidak berstatus dan generik yang dapat dipergunakan berbagai macam tipe dokumen.
  • Gopher adalah aplikasi yang dapat mencari maklumat yang ada di Internet, tetapi hanya “text base” saja, atau berdasarkan teks.Untuk mendapatkan maklumat melalui Gopher, kita harus menghubungkan diri dengan Gopher server yang ada di Internet. Gopher merupakan protocol yang sudah lama dan saat ini sudah mulai di tinggalkan karena penggunaannya tidak sesedeharna HTTP.
  • FTP (File Transfer Protocol) adalah sebuah protokol Internet yang berjalan di dalam lapisan aplikasi yang merupakan standar untuk pentransferan berkas (file) komputer antar mesin-mesin dalam sebuah internetwork. FTP merupakan salah satu protokol Internet yang paling awal dikembangkan, dan masih digunakan hingga saat ini untuk melakukan pengunduhan (download) dan penggugahan (upload) berkas-berkas komputer antara klien FTP dan server FTP. Pada umumnya browser-browser versi terbaru sudah mendukung FTP.
  • Mailto, Protokol mailto digunakan untuk mengirim email melalu jaringan internet.. Bentuk format pada protocol ini adalah : mailto:nama_email@namahost
  • TCP/IP (Transmission Control Protocol/Internet Protocol) merupakan standar komunikasi data yang digunakan oleh komunitas internet dalam proses tukar-menukar data dari satu komputer ke komputer lain di dalam jaringan Internet.

Protokol Komunikasi

Pada TCP/IP terdapat beberapa protokol sub yang menangani masalah komunikasi antar komputer. TCP/IP merngimplemenasikan arsitektur berlapis yang terdiri atas empat lapis, diantaranya adalah :

  1. Protokol lapisan aplikasi : bertanggung jawab untuk menyediakan akses kepada aplikasi terhadap layanan jaringan TCP/IP. Protokol ini mencakup protokol Dynamic Host Configuration Protocol (DHCP), Domain Name System (DNS), Hypertext Transfer Protocol (HTTP), File Transfer Protocol (FTP), Telnet, Simple Mail Transfer Protocol (SMTP), Simple Network Management Protocol (SNMP), dan masih banyak protokol lainnya. Dalam beberapa implementasi stack protokol, seperti halnya Microsoft TCP/IP, protokol-protokol lapisan aplikasi berinteraksi dengan menggunakan antarmuka Windows Sockets (Winsock) atau NetBIOS over TCP/IP (NetBT).
  2. Protokol lapisan antar-host : berguna untuk membuat komunikasi menggunakan sesi koneksi yang bersifat connection-oriented atau broadcast yang bersifat connectionless. Protokol dalam lapisan ini adalah Transmission Control Protocol (TCP) dan User Datagram Protocol (UDP).
  3. Protokol lapisan internetwork : bertanggung jawab untuk melakukan pemetaan (routing) dan enkapsulasi paket-paket data jaringan menjadi paket-paket IP. Protokol yang bekerja dalam lapisan ini adalah Internet Protocol (IP), Address Resolution Protocol (ARP), Internet Control Message Protocol (ICMP), dan Internet Group Management Protocol (IGMP).
  4. Protokol lapisan antarmuka jaringan : bertanggung jawab untuk meletakkan frame-frame jaringan di atas media jaringan yang digunakan. TCP/IP dapat bekerja dengan banyak teknologi transport, mulai dari teknologi transport dalam LAN (seperti halnya Ethernet dan Token Ring), MAN dan WAN (seperti halnya dial-up modem yang berjalan di atas Public Switched Telephone Network (PSTN), Integrated Services Digital Network (ISDN), serta Asynchronous Transfer Mode (ATM)).
